Fer à béton HLE : sections, poids et repères de chantier

HLE signifie haute limite élastique. La limite d'élasticité est la contrainte au-delà de laquelle l'acier ne revient plus à sa forme initiale : il se déforme définitivement.

Dans une structure en béton armé, c'est cette valeur qui dimensionne. Le béton reprend la compression, l'acier reprend la traction — et la quantité d'acier nécessaire est inversement proportionnelle à sa limite d'élasticité. Un acier à haute limite permet donc de réduire les sections d'armature pour une même capacité portante.

Deux propriétés comptent autant que la résistance :

• La ductilité. Une armature doit s'allonger avant de rompre. Cet allongement est ce qui fait fissurer visiblement un ouvrage avant qu'il ne cède — un signal d'alerte. Un acier trop dur casse net, sans prévenir.
• La soudabilité. Elle dépend de la composition chimique. Un acier non soudable qui est soudé quand même perd sa ductilité dans la zone chauffée.

Au Maroc, les aciers pour béton armé relèvent des normes marocaines (NM) en vigueur, publiées par l'IMANOR et largement alignées sur les normes européennes de la série EN 10080. Demandez systématiquement la référence normative exacte et le certificat de conformité à votre fournisseur : c'est la seule preuve opposable en cas de contrôle.

Le fer à béton se commande en diamètres et se facture au poids. La conversion repose sur une formule simple :

Masse linéique (kg/m) = ز ÷ 162,2, avec le diamètre en millimètres.

Ce 162,2 n'est pas arbitraire : c'est la forme condensée de π/4 × Ø² × 7 850 ÷ 10⁶. Autrement dit, la section du rond multipliée par la masse volumique de l'acier.

La colonne « mètres par tonne » est la plus utile en préparation de commande : elle permet de passer directement d'un métré d'armatures à un tonnage à commander.

Un ordre de grandeur à garder en tête : doubler le diamètre quadruple le poids. Un Ø20 pèse quatre fois un Ø10, parce que la section varie comme le carré du diamètre.

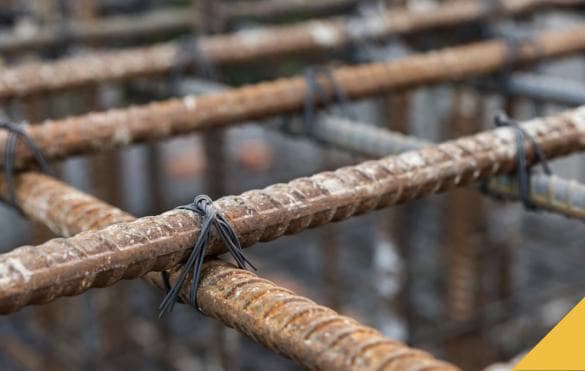

Les nervures en relief à la surface d'une barre ne sont pas décoratives. Elles créent l'adhérence mécanique entre l'acier et le béton.

Sans elles, une barre lisse ne tient dans le béton que par frottement — une liaison faible, qui lâche dès la première fissuration. Les verrous, eux, s'appuient physiquement contre le béton durci : l'effort se transmet par butée, et non par friction.

C'est pourquoi la géométrie des verrous est normalisée : hauteur, espacement et inclinaison conditionnent directement la longueur d'ancrage et de recouvrement calculée par le bureau d'études. Une barre dont les verrous sont écrasés, mal formés ou trop espacés n'offre pas l'adhérence prévue au calcul, même si son diamètre et sa nuance sont conformes.

À la réception, deux vérifications visuelles suffisent à éliminer l'essentiel des problèmes : les verrous doivent être nets, réguliers et présents sur toute la longueur, et le marquage laminé du producteur doit être lisible sur la barre.

1. Diamètre réel. Mesurez au pied à coulisse entre les verrous, pas dessus. Mieux encore : pesez une longueur connue et comparez au tableau. Une barre vendue Ø12 qui pèse 0,80 kg/m au lieu de 0,888 accuse 10 % de section en moins — un écart qui se paie en résistance.
2. Marquage. Le producteur et la nuance doivent être identifiables sur la barre.
3. Documents. Certificat de conformité et référence normative doivent accompagner la livraison.
4. État de surface. Une rouille superficielle, pulvérulente, est sans conséquence : elle améliore même légèrement l'adhérence. En revanche, une rouille feuilletée, qui se détache en plaques, signale une perte de section — la barre est à écarter.
5. Rectitude. Les barres doivent être droites. Une barre redressée après pliage a été écrouie localement et a perdu de sa ductilité.

Stockage sur chantier

Ne posez jamais les armatures directement au sol. Surélevez-les sur des madriers et, en bord de mer, bâchez : les chlorures de l'air marin amorcent une corrosion qui se poursuivra à l'intérieur du béton après coulage. C'est l'une des principales causes de dégradation prématurée des ouvrages en zone littorale.
