حلّ الشبك الملحوم محل التسليح قضيبًا بقضيب حيثما كان التسليح منتظمًا: البلاطات والأرضيات وجدران الدعم الخفيفة. فالطبقة تُمدّ في دقائق حيث يستغرق التشكيل اليدوي ساعات، بتباعد مضمون بفضل اللحام عند نقاط التقاطع. لكن يبقى عليكم طلب اللوح الصحيح.
قراءة مواصفة الشبك
يُوصف الشبك الملحوم بأربعة معطيات، لا غير:
- قطر الأسلاك الطولية — تلك الممتدة في طول اللوح.
- قطر الأسلاك العرضية — تلك التي تتقاطع معها.
- التباعد الطولي — المسافة بين سلكين طوليين متجاورين، مقاسةً في العرض.
- التباعد العرضي — المسافة بين سلكين عرضيين، مقاسةً في الطول.
ويُضاف إليها مقاس اللوح. ويمكن أن يكون اللوح متماثلًا — بالأقطار والتباعدات نفسها في الاتجاهين، لبلاطة تحمل بالتساوي في الاتجاهين — أو غير متماثل، بأسلاك حاملة أغلظ في اتجاه وأسلاك توزيع أدقّ في الآخر.
واتجاه الحمل ليس تفصيلًا في الطلبية: فاللوح غير المتماثل الموضوع في الاتجاه الخاطئ لا يوفّر التسليح المفترض في الحساب. فأشيروا إلى اتجاه الوضع في مخطط التسليح، لا في الطلبية فقط.
حساب وزن اللوح
الحساب مجرد عدّ للأسلاك، يتبعه ضرب في كتلتها الطولية.
الكتلة الطولية للسلك (كغ/م) = ز ÷ 162٫2، والقطر بالمليمتر.
عدد الأسلاك الطولية = العرض ÷ التباعد الطولي + 1
عدد الأسلاك العرضية = الطول ÷ التباعد العرضي + 1
و«+ 1» تحسب سلك الحافة، وهي أكثر الأخطاء تكرارًا: فعلى عرض 2٬000 مم بتباعد 200 مم، يوجد 11 سلكًا لا 10. وإغفال سلك الحافة في الاتجاهين يُنقص تقدير وزن اللوح بنحو 7٪.
مثال كامل
لوح 6٬000 × 2٬000 مم، Ø6 في الاتجاهين، تباعدان 200 × 300 مم.
- الأسلاك الطولية: 2٬000 ÷ 200 + 1 = 11 سلكًا بطول 6 أمتار
- الأسلاك العرضية: 6٬000 ÷ 300 + 1 = 21 سلكًا بطول مترين
- الكتلة الطولية لـ Ø6: 6² ÷ 162٫2 = 0٫222 كغ/م
- الطول الإجمالي للسلك: (11 × 6) + (21 × 2) = 66 + 42 = 108 أمتار
- وزن اللوح: 108 × 0٫222 = ≈ 24 كغ
- الوزن في المتر المربع: 24 ÷ 12 = 2 كغ/م²
ولبلاطة مساحتها 500 م²، يلزم نحو 42 لوحًا من هذا المرجع، أي ما يقارب طنًا من الفولاذ — دون احتساب التراكبات.
التراكبات: البند الذي يُنسى
لا يُوضع لوحان متجاوران حافةً بحافة أبدًا. بل يتراكبان على طول محسوب، لتنتقل القوة من طبقة إلى أخرى دون انقطاع. وبدون هذا التراكب، تكون البلاطة مسلحة في كل مكان إلا عند الوصلات — أي بالضبط حيث تتشقق.
والنتيجة المباشرة على الطلبية: مساحة الشبك المطلوب شراؤها تتجاوز دائمًا المساحة المراد تغطيتها. وحسب مقاس الألواح وطول التراكب الذي يعتمده مكتب الدراسات، تتراوح الزيادة عادةً بين 10 و20٪.
فلا تطلبوا أبدًا «500 م² من الشبك» لبلاطة مساحتها 500 م². اطلبوا عدد الألواح الناتج عن مخطط التوزيع، بما في ذلك التراكبات.
وهناك إغفال ثانٍ متكرر: فواصل التغطية. فالطبقة الموضوعة مباشرة على الأساس لا تؤدي أي دور — إذ يجب أن يوجد الفولاذ على الارتفاع المفترض داخل سماكة الخرسانة، وألا يظهر على السطح أبدًا، وإلا تآكل بسرعة.
ما يجب التحقق منه عند الاستلام
- اللحامات عند التقاطعات. فهي ما يميّز الشبك عن مجرد تشبيك من أسلاك. واللحام الذي ينفكّ عند المناولة عيب مانع: جرّبوا تحريك سلك عرضي باليد عند بضع عقد عشوائية.
- انتظام التباعدات. قيسوا على عدة عيون، في مواضع مختلفة من اللوح.
- القطر الفعلي. كما في حديد التسليح: زِنوا لوحًا كاملًا وقارنوه بالحساب أعلاه. وهي المراقبة الأوثق، لأنها تشمل كل شيء — القطر وعدد الأسلاك والطول.
- الاستواء. فالألواح المتموجة تُوضع بشكل سيئ ولا تحترم التغطية المفترضة.

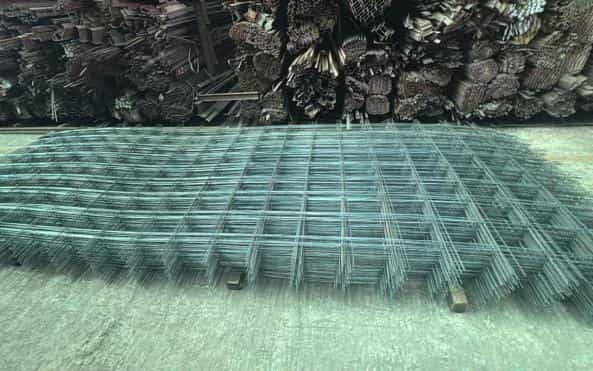

- التخزين. مسطحة، على دعائم، لا على الأرض مباشرة ولا عموديًا على جدار.
وكما في كل تسليح، يعود اختيار العين والقطر إلى مذكرة حسابية تأخذ في الحسبان الأحمال وسماكة البلاطة والتربة الحاملة. فالصيغ أعلاه تصلح للتسعير ولمراقبة شحنة، لا لتحجيم منشأة.
أسئلة متداولة
كيف أحسب وزن لوح من الشبك الملحوم؟
عدّوا الأسلاك في كل اتجاه (العرض ÷ التباعد + 1، والطول ÷ التباعد + 1)، واضربوا كل عدد في طول الأسلاك المقابلة، ثم اجمعوا واضربوا في ز ÷ 162٫2. فلوح 6 × 2 م بقطر Ø6 وتباعدين 200 × 300 يزن نحو 24 كغ.
لماذا نضيف 1 إلى عدد الأسلاك؟
لأنه يجب حساب سلك الحافة. فعلى عرض 2٬000 مم بتباعد 200 مم، يوجد 11 سلكًا لا 10. وإغفاله في الاتجاهين يُنقص تقدير وزن اللوح بنحو 7٪.
كم من الشبك أطلب لبلاطة مساحتها 500 م²؟
أكثر من 500 م². فالألواح يجب أن تتراكب لضمان استمرارية التسليح عند الوصلات، وهو ما يضيف عادةً من 10 إلى 20٪ من المساحة حسب المقاس وطول التراكب المعتمد.
ما هو الشبك غير المتماثل؟
لوح تمتد أسلاكه الحاملة الأغلظ في اتجاه واحد فقط، بينما تكون أسلاك التوزيع أدقّ في الاتجاه الآخر. ويجب وضعه إلزاميًا في الاتجاه المفترض: فبالمقلوب، لا يوفّر التسليح المحسوب.
القيم الواردة في هذا الدليل معالم نظرية مستمدة من المعايير المذكورة. وهي لا تغني عن مذكرة حسابية ولا عن وثائق الصانع. لأي عملية تحجيم، اعرضوا فرضياتكم على مكتب دراسات للمصادقة عليها.
